كيفية استخدام الخلية الشمسية كشاحن للجي بي ار اس في المناطق الصحراوية و الجزر المنعزلة؟

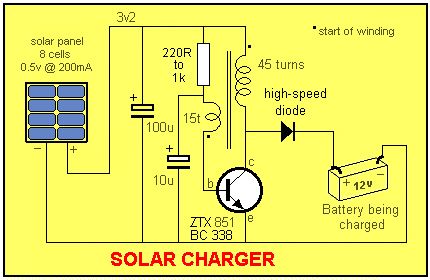

الادوات المطلوبة (كما مبين في الرسم)
المدخل
الخطوة الاولى تركيب المكثف على الخلية لتحديد القطبين على التوالى(موجب مكثف 100 ميكرو فاراد مع موجب الخلية و السالب مع السالب) و بذلك تم تحديد اتجاهات العمل.
المخرج
الخطوة الثانية تركيب موجب دايود فائق السرعة مع موجب البطارية المراد شحنها و سالب الخلية مع سالب البطارية . و بقي ما بينهما من خطوات.

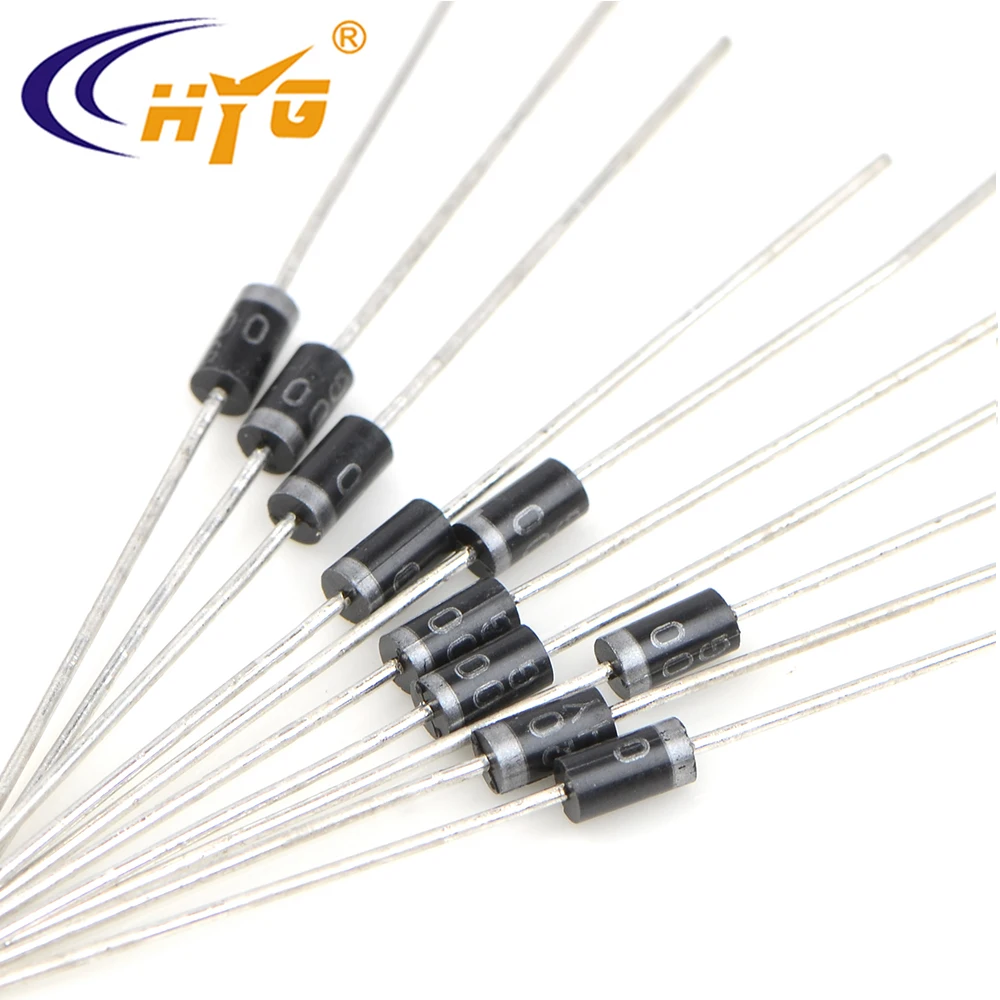

السعر 150 جنيها التفاصيل دايودما بينهما
تتألف الدائرة -هنا- من ثلاث مجموعات على التوازي بين المدخل و المخرج
*ربط احد طرفي المقاومة بالملف ال15 لفة ,و الطرفة الاخر للملف بقاعدة الترانزستور و ما بينهما (الترانزستور و الملف)يربط الطرف الموجب للمكثف 10ميكرو فاراد فيبقى لهذه المجموعة branch طرفان حران احدهما للمقاومة و الاخر لسالب المكثف.
*وصل الطرفان على التوازي للمكثف الكبير100ميكرو فراد(القطبين) و كذلك طرفي وحدة الخلايا الشمسية.
*اربط طرف الملف الكبير 45 لفة مع موجب الدائرة على الترتيب . وطرف الملف الاخر على التوازي مع مجمع الترانزستور و المشع مع سالب الدائرة, بحيث تكون الثلاثةعى التوالي في مجموعة طرفيها على التوازي مع سابقيتها.*بقي الدايود الذي سيكون موجبه مخرج الدائرة و احد اطرافها , اما طرفه الاخر فيربط بين طرف الملف ال45 لفة و مجمع الترانزيستور عامودي عليهما .
*يعتبر الطرف الموجب للدايود و الطرف السالب لوحدة الخلايا هما المخرج و نهاية الدائرة.
انتهى
الدوائر الثابتة(الفرعية)
تستخدم كاملة كملحق ثانوي لدوائر اخرى
من 220 فولت الى 15 فولت محول خافض لتيار ثابت يربط طرفيه في مجموعة 4 دايود (معين الشكل- 3 زوايا موجب و واحدة فقط سالب تتقابل راسي موجب معا و ذيلين سالب معا)
يربط طرفي مخرج المحول15 فولت في الموجب فيتبقى طرفين احدهما موجب و الاخر سالب -فالطرف الموجب ولالتقاء راسي الدايودين متوقع ان يكون جهدهما اكثر من 15 فولت فيربط على موجب مكثف مستقطب و سالبه مع سالبي (ذيل) الدايودين في الزاوية الرابعة من المعين و نظرا لالتقاء سالبي الدايودين معا فقد يختلف القياس عن المتوقع من ال15 فولت (مخرج المحول و المغذي المراد تثبيته من اجل تحقيق هدف هذه الدائرة الفرعية الا و هو مصدر جهد منتظم. فيربط مكثف اخر سيراميكي غير مستقطب على التوازي مع المكثف الاول و يكون الطرف المشترك مدخل لمنظم جهد( اي سي7812) الذي يكون مخرجيه احدهما على طرف مقاومة(56) و الاخر على مخرج المقاومة ليكون امتدادهما الطرف الاول للمخرج النهائي و الذي طرفها الثاني(المخرج) اتيا من الطرف الاخر للمكثف السيراميكي (104) و المربوط بدوره مع سالب المكثف المستقطب (2200ميكرو فراد/50 فولت) على التوازي و المربوط بدوره مع سالب الدايودات الزاوية الرابعة للمعين (ان 4007×4)و الهدف من هذه الدائرة الثابتة هو الحصول على مصدر تيار لا يتاثر باي تغيرات في القوة او على مدار زمن التشغيل لتكون بداية لدائرة اخرى (كمجموعة تغذية).
